СТАНЦИИ ОХЛАЖДЕНИЯ

Предназначены для охлаждения установок ТВЧ и другого технологического оборудования в условиях плохого качества технической воды. Выпускаются на мощности отводимых потерь до 200 кВт.

Нами разработаны и выпускаются навесные и стационарные варианты станций охлаждения.

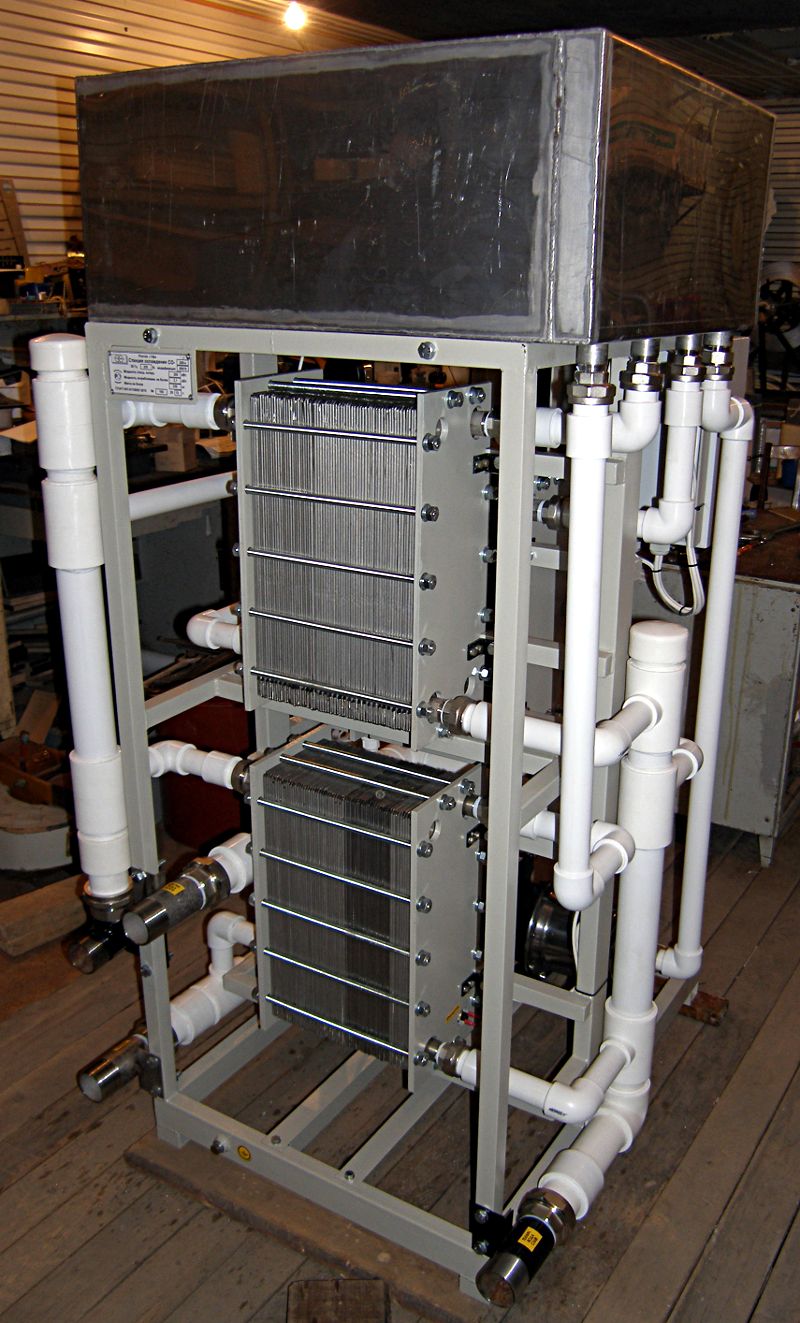

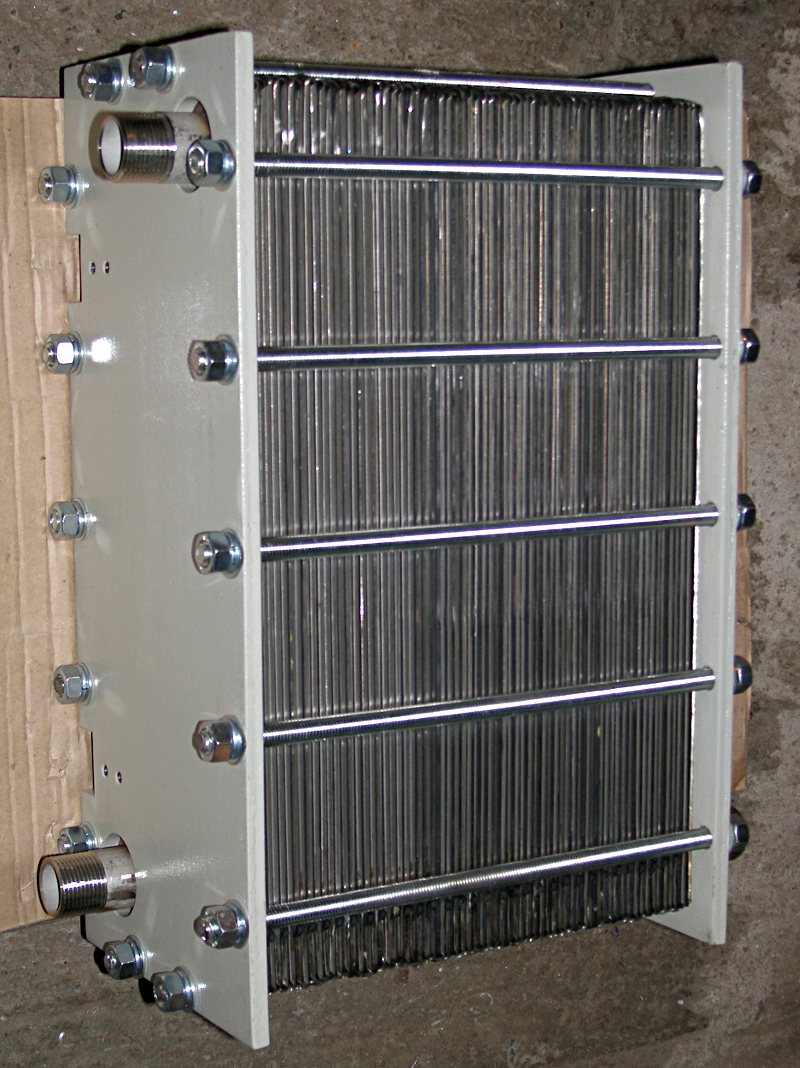

Особенно удобны в эксплуатации навесные СО. Имея сравнительно небольшой вес при значительных возможностях по теплообмену, они крепятся непосредственно на оборудование, не занимая дополнительных площадей. Конструкция теплообменника - основного элемента станции - позволяет быстро и просто его разобрать и прочистить.

Краткое описание

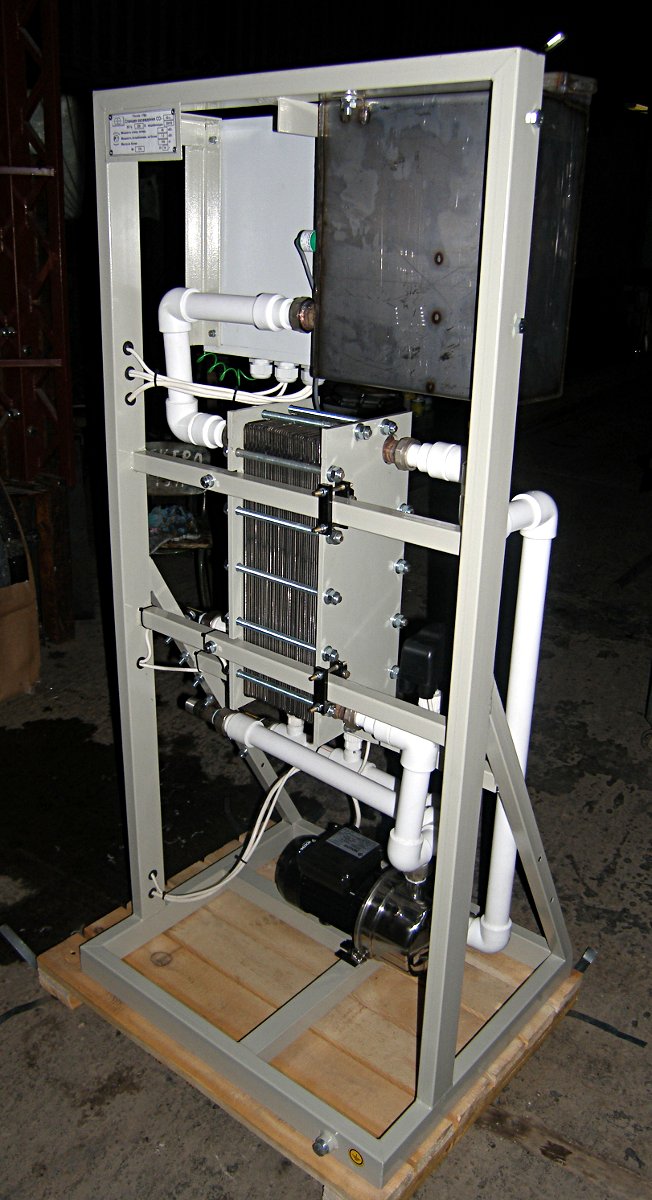

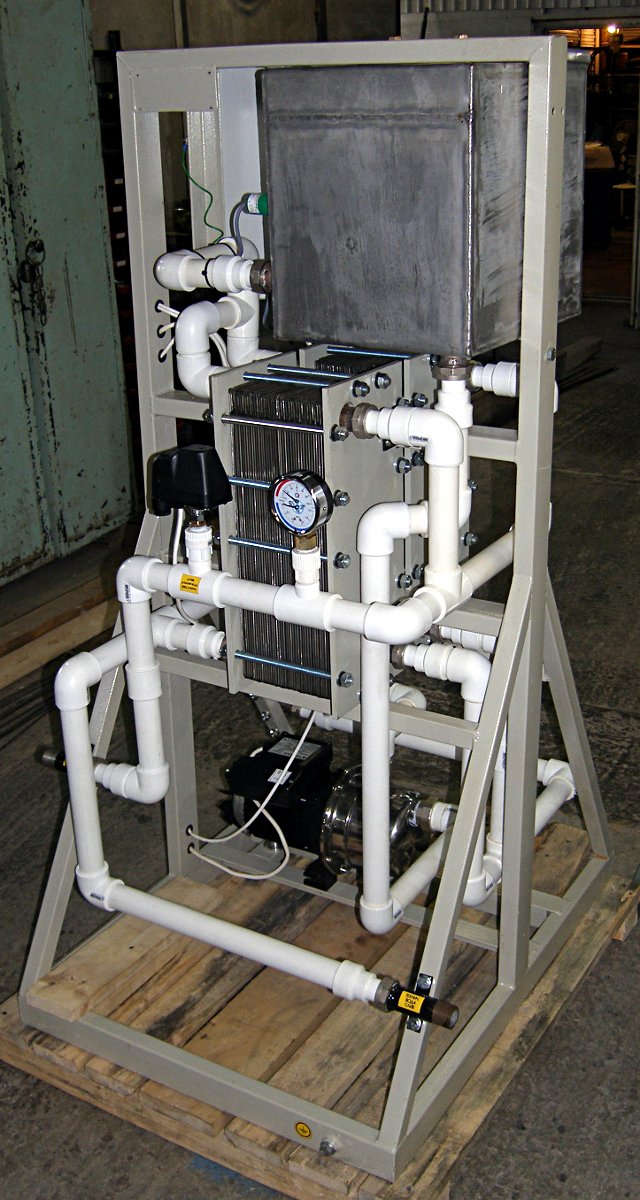

Станция охлаждения СО предназначена для охлаждения тиристорных преобразователей и другого технологического оборудования по двухконтурной системе охлаждения вода/вода. Внутренний замкнутый контур заполняется дистиллированной водой, циркуляция которой осуществляется насосом, установленным в шкафу СО. Во внешнем контуре циркулирует техническая вода.

Вся проточная часть СО выполнена из коррозийно-стойких материалов. Рядом с теплообменником устанавливается расширительный бачок, который позволяет компенсировать расширение воды при нагреве и восполнять незначительные утечки. СО может быть снабжена реле давления, которое контролирует давление воды во внешнем контуре. Реле включается в электрическую схему установки потребителя, в часть технологической защиты.

Из теплообменника насос подаёт дистиллированную воду в напорный коллектор тиристорного преобразователя или другого технологического оборудования.

Применять дистиллированную воду для охлаждения можно только в том случае, если система охлаждения объекта не содержит деталей, подверженных коррозии. В том случае, если имеются детали, подверженные коррозии в систему охлаждения следует заливать жидкость с антикоррозионными свойствами, например «Тосол».

Структура условного обозначения станции:

СО-ХХ-С-ХХХХХ

СО – станция охлаждения.
ХХ – мощность отводимых потерь, кВт.
С – исполнение каркаса стационарное.
ХХХХХ – модификация.

Модификация

Таблица 1.

Модификация
По количеству и типу установленных датчиков (см. таблицу 2)				По системе защиты от образования конденсата (ЗОК)		По системе автоматического долива дистиллированной воды (СКУВ)		Другое (согласно договору)
0	1	2	3	Есть	Нет	Есть	Нет	1*

Таблица 2. Датчики.

Модификация по датчикам	Температура дистил. воды	Температура технической воды	Давление дистил. воды	Давление технической воды	Уровень воды в баке	Дополнительно (согласно договору)
0			+		+
1	+		+		+
2	+		+	+	+
3	+	+	+	+	+

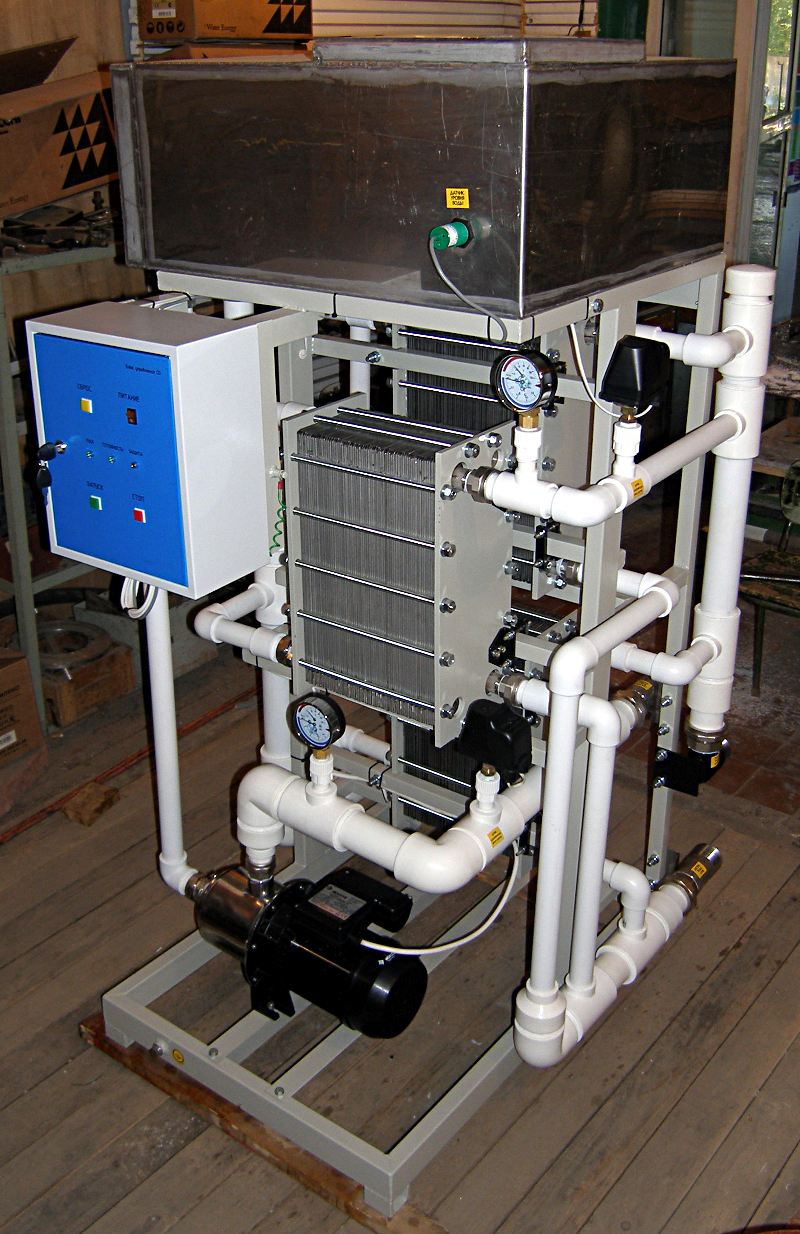

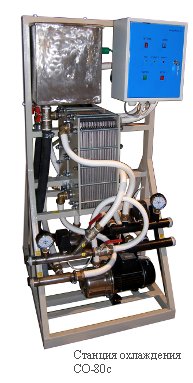

Например, обозначение СО-80с-20011:
 •  станция охлаждения рассчитана на 80 кВт отводимых потерь
 •  стационарного исполнения

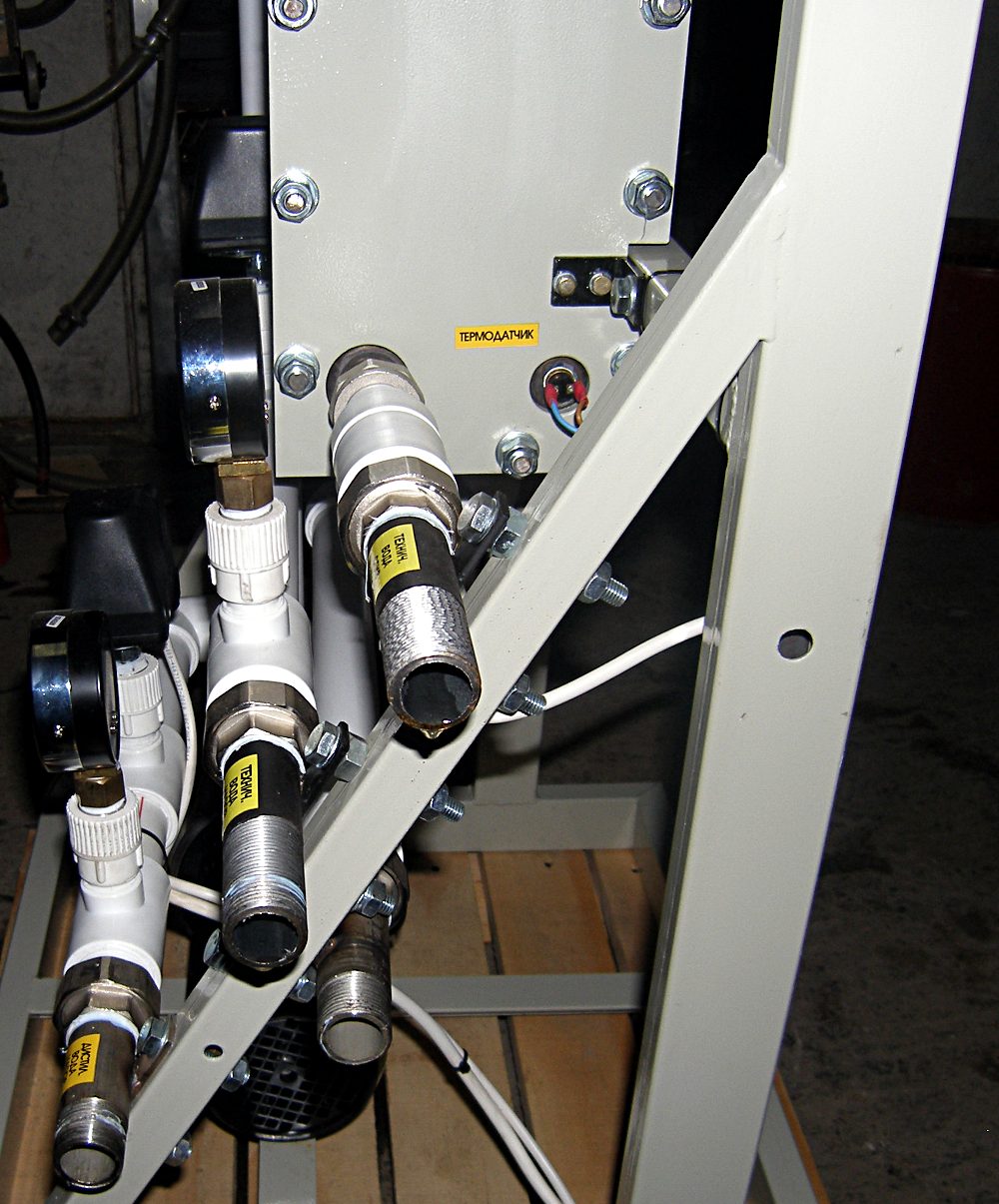

 •  имеется датчик контроля температуры дистиллированной воды

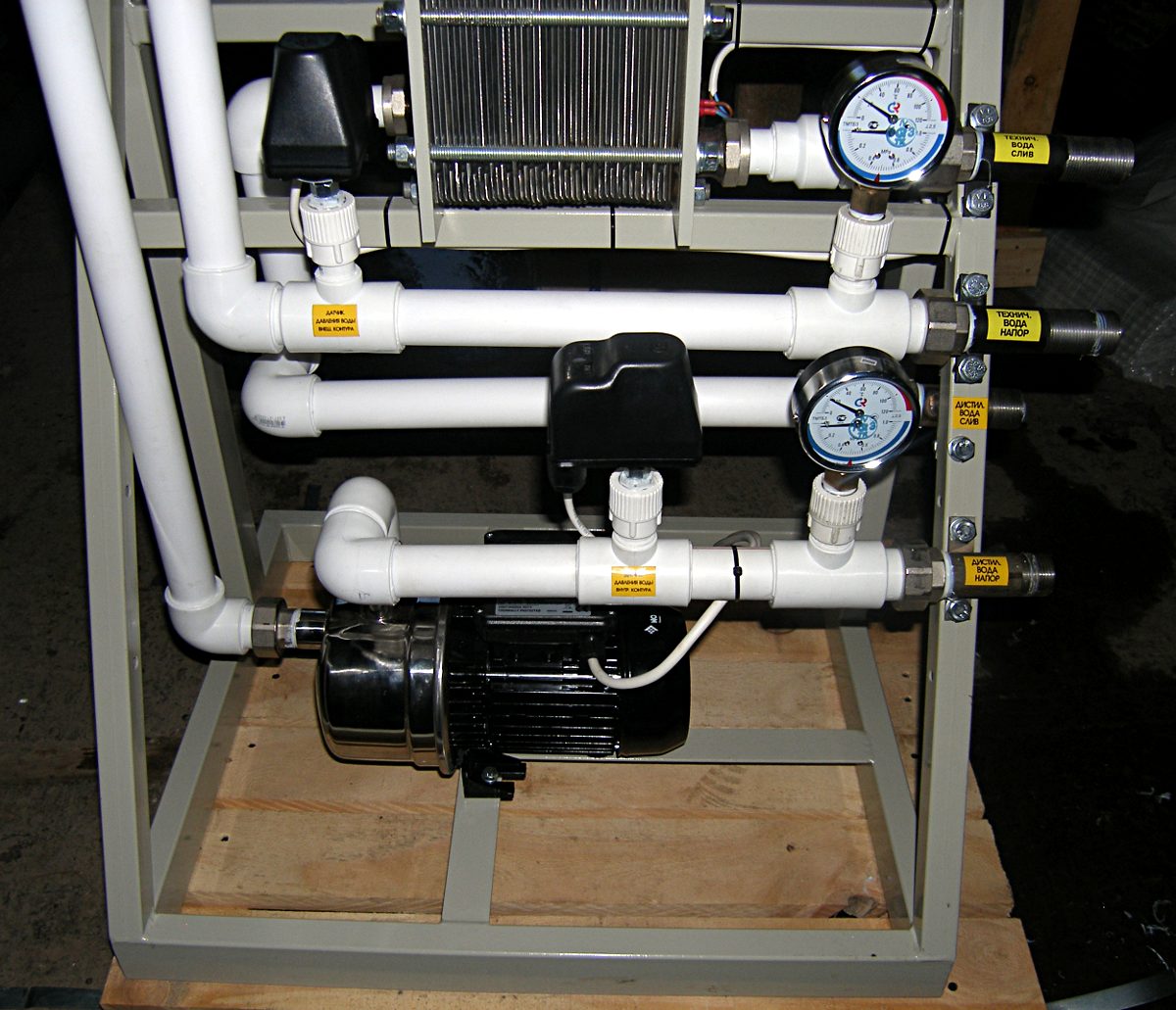

 •  имеется датчик контроля давления технической воды
 •  имеется датчик контроля давления дистиллированной воды
 •  стандартное исполнение (расширительный бак из стеклопластика, соединения по воде – полипропилен).

Исполнения станций

По техническим требованиям заказчика изготавливаются различные типы и исполнения станций:
 •  Различные емкости расширительных баков.
 •  Изготавливаются баки из нержавеющей стали.

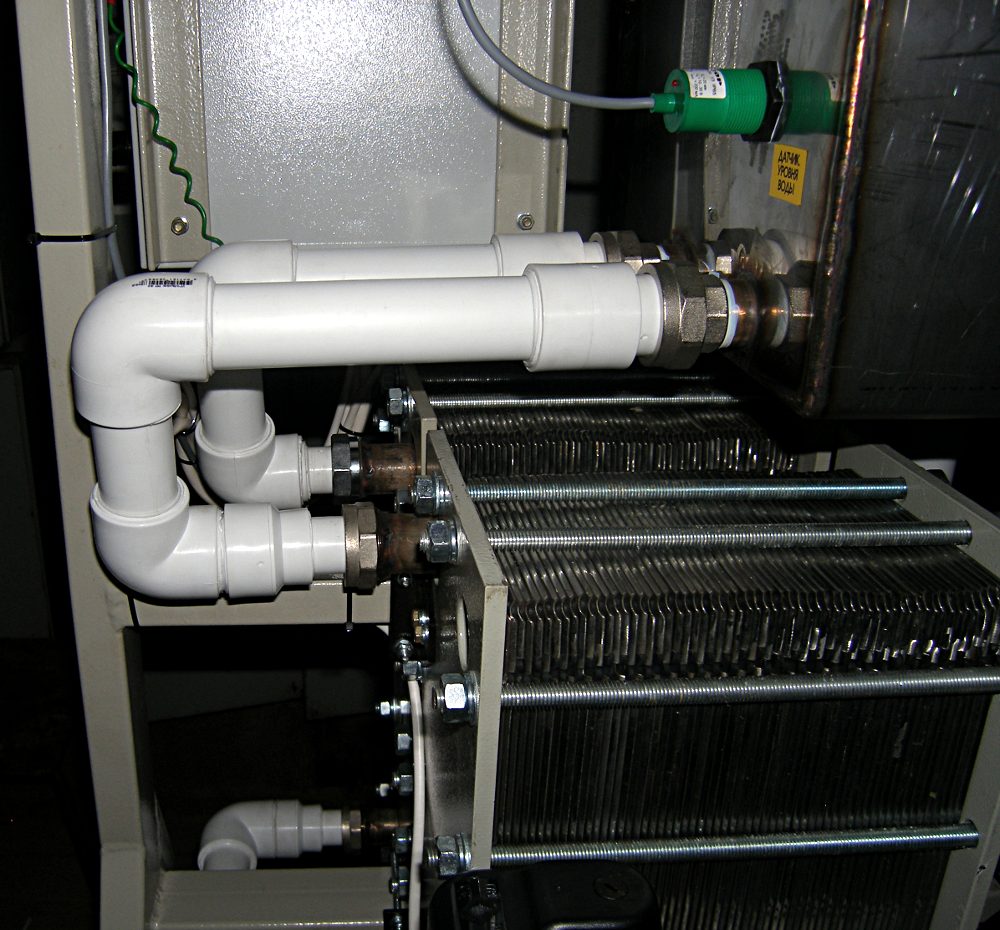

 •  Устанавливаются дополнительные датчики (датчики протока, уровня и др.).
 •  Коллектора напорные и сливные (в случае множества каналов охлаждения).

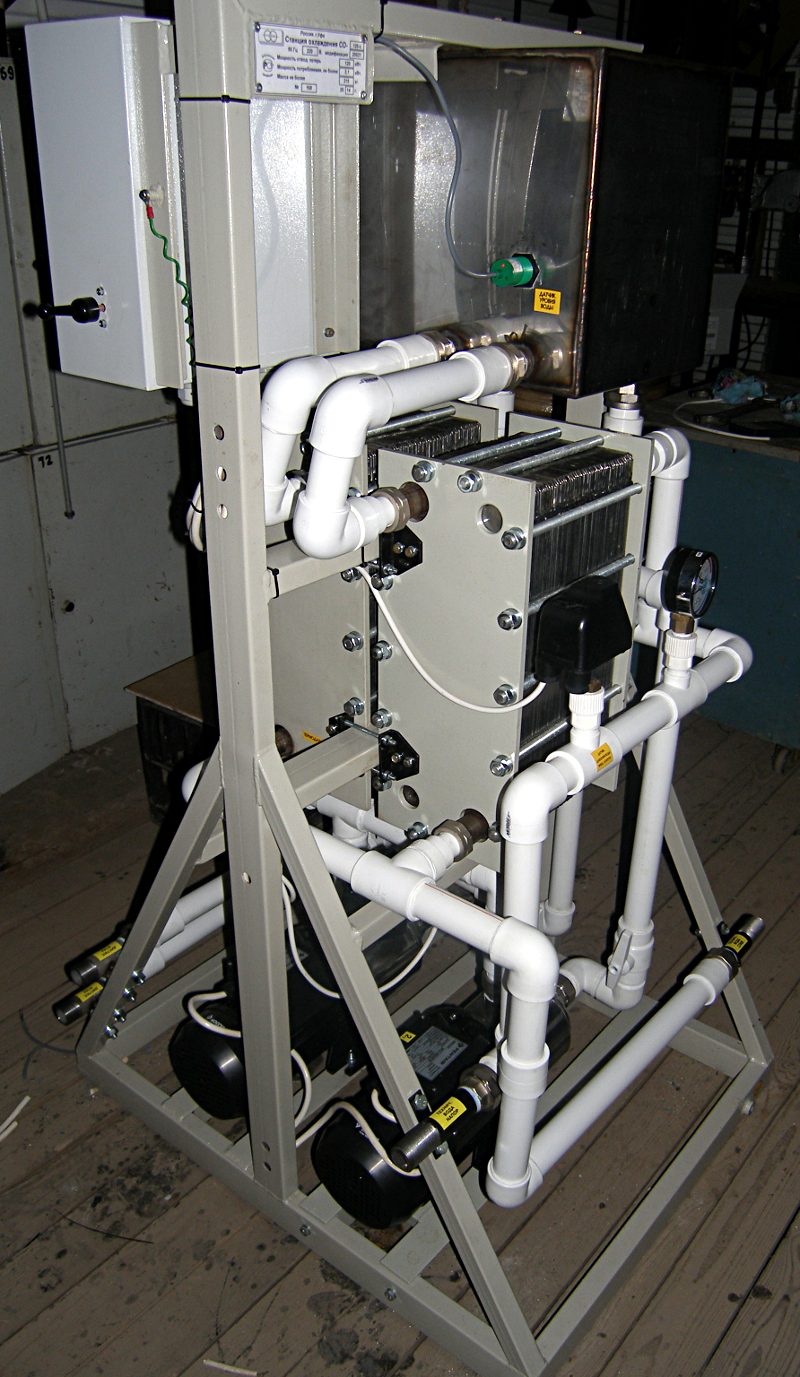

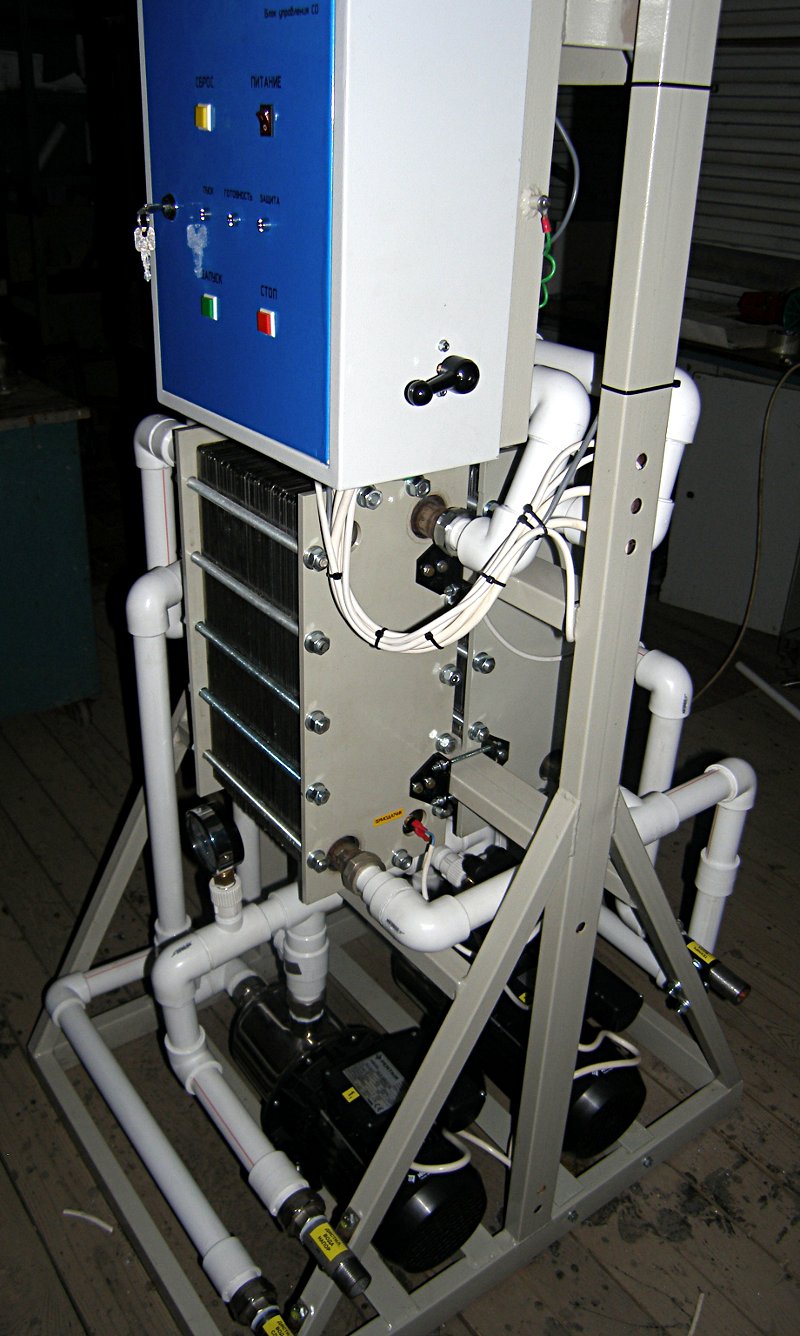

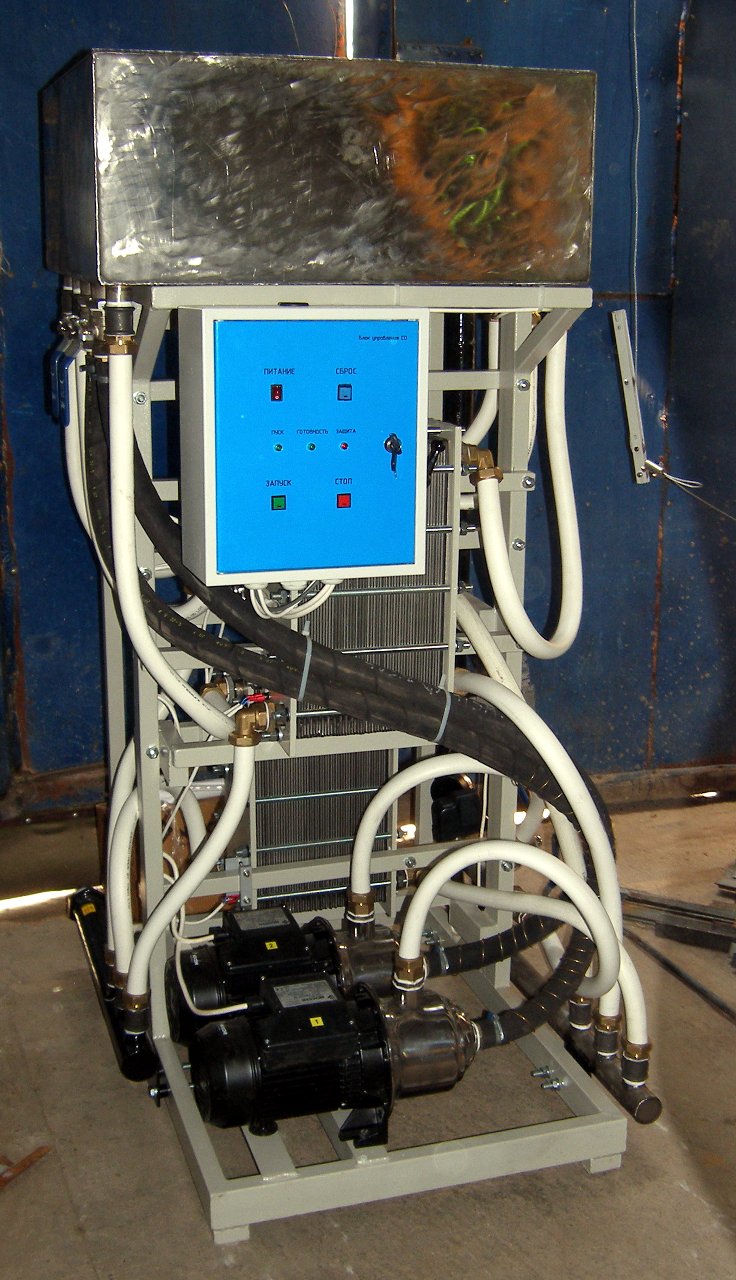

 •  Любое количество насосов (в том числе и резервные).
 •  Аварийное переключение с дистиллированной воды на техническую в случае выхода из строя насоса.
 •  Двухуровневая система контроля уровня воды.
 •  Дополнительные фильтры.
 •  Другие системы согласно технического задания.

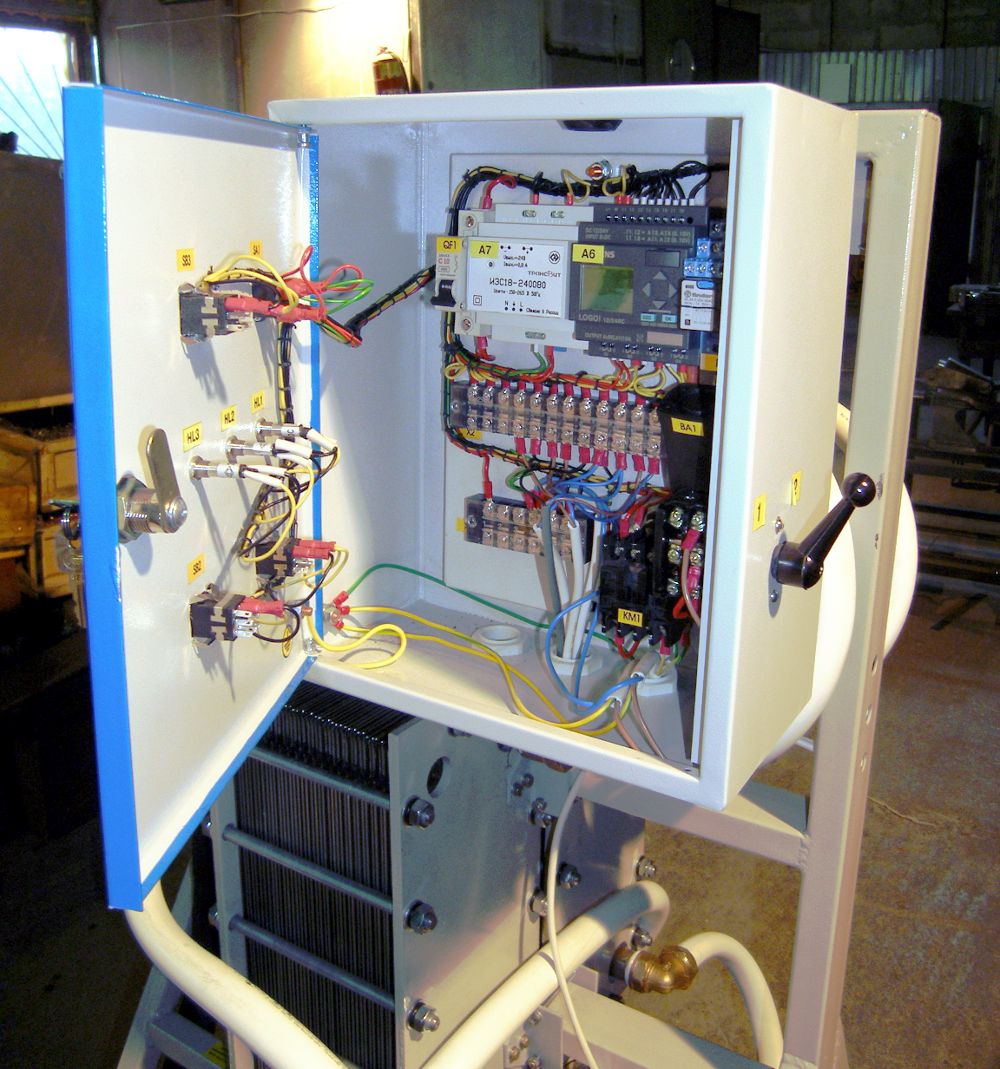

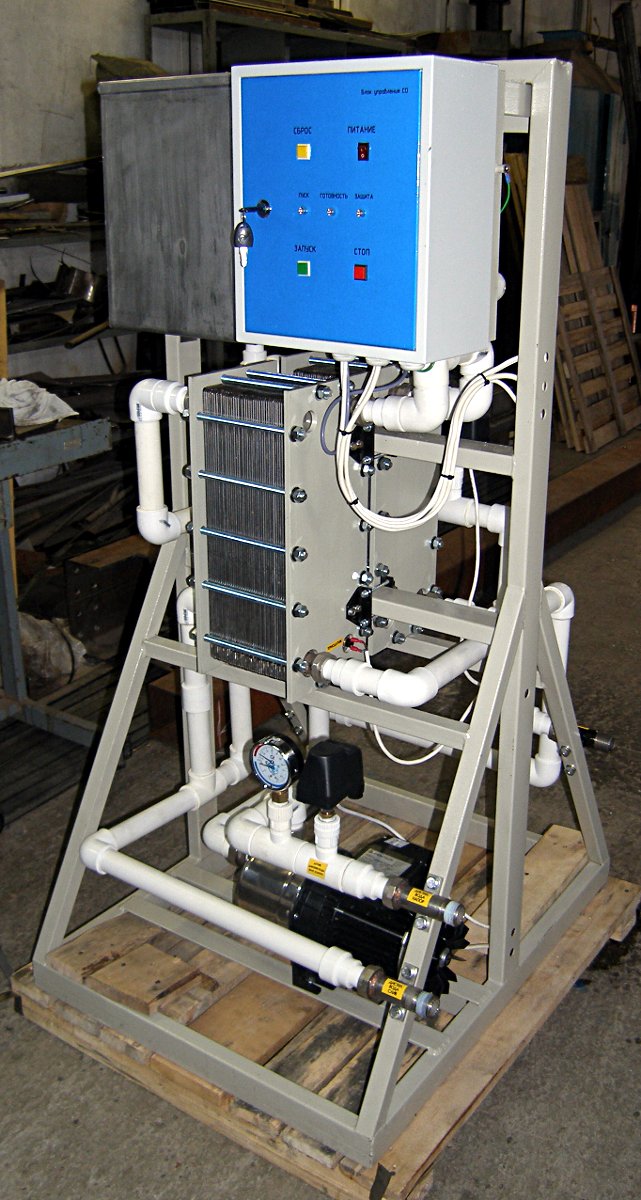

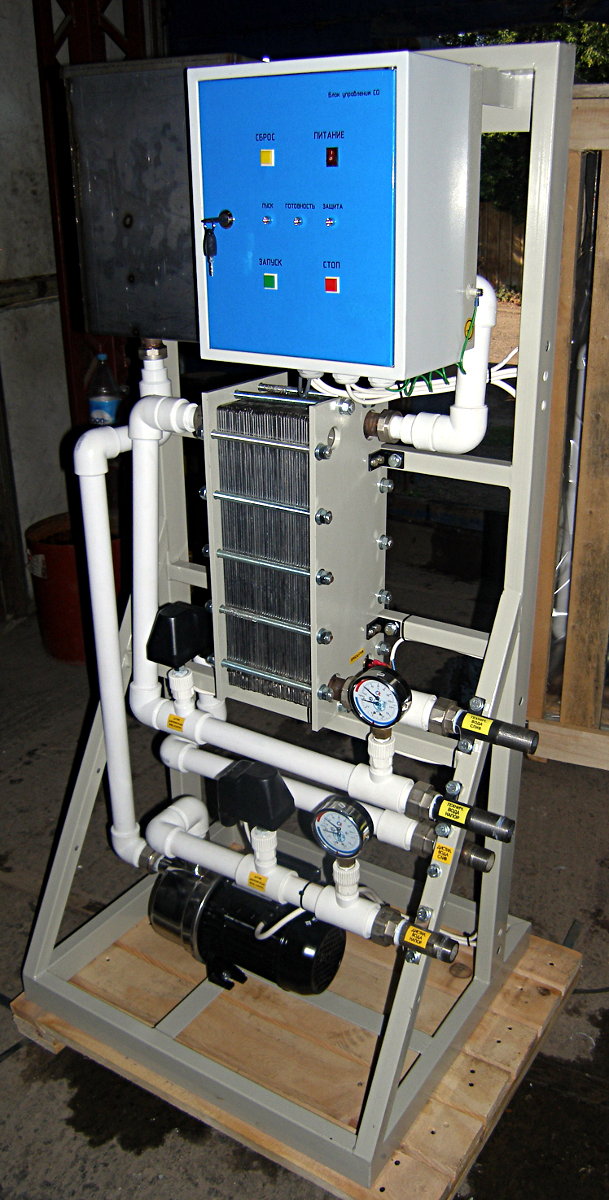

Блок управления станцией

Блок управления станцией выполнен на базе логического контроллера, который программируется под любую модификацию станции.

Блок управления станцией обеспечивает:
 •  выдача светового и звукового сигнала при повышении температуры воды во внутреннем контуре;
 •  размыкание цепи блокировок в схеме технологической защиты установки потребителя при повышении температуры воды во внутреннем контуре;
 •  выдача светового и звукового сигнала при снижении уровня воды в расширительном баке;
 •  размыкание цепи блокировок в схеме технологической защиты установки потребителя при снижении уровня воды в расширительном баке;
 •  подача сигнала в схему технологической защиты установки потребителя о снижении давления воды в наружном контуре станции.

При пропадании давления во внутреннем контуре и падении давления воды в расширительном баке происходит включение световой и звуковой сигнализации, а также выключение насоса и размыкание цепи блокировки охлаждаемого оборудования.
