ЗАКАЛОЧНЫЙ ТРАНСФОРМАТОР ТЗ-800М

Трансформатор закалочный ТЗ-800М
ТЗ-800М

Трансформатор закалочный ТЗ-800М предназначен для комплектации индукционных закалочных установок и служит для согласования источника тока повышенной частоты с индуктором.

Трансформатор предназначен для эксплуатации в климатических условиях "УХЛ", категории 4 ГОСТ 15150-69 и ГОСТ 15543-70. Окружающая среда не должна содержать паров кислот, щелочей и токопроводящей пыли.

Расшифровка обозначения типа трансформатора

ТЗ – трансформатор закалочный;
800 – номинальная мощность трансформатора в киловольт-амперах при частоте тока 2400 Гц;
М – материал вторичной обмотки (медь).

Технические данные

мощность номинальная, при частоте тока 2,4 кГц, кВА 800
напряжение первичное, номинальное, В 800
напряжение вторичное при холостом ходе, в пределах, В 33-266
коэффициент трансформации (при напряжении 800В), в пределах 3-24
давление охлаждающей воды, мПа 0,25
расход воды, не менее, м3/час 1,0
коэффициент полезного действия, при cоs fн=0,3, не менее, % 90
масса, не более, кг 125
габаритные размеры, длина х ширина х высота, не более, мм 450х490х390

Примечание:
1. За номинальную мощность принята мощность на первичной обмотке трансформатора при продолжительности включения (ПВ), 100%.
2. Допускается использование трансформатора при номинальном первичном напряжении 400В, при этом номинальная мощность и вторичное напряжение снижаются на 50%.
3. Номинальное значение мощности снижается при:
- частоте 4 кГц - на 10%,
- частоте 8 кГц - на 20%,
- частоте 10 кГц - на 25%.

Устройство и работа трансформатора

Конструкция трансформатора приведена на рис. 1. Основными частями трансформатора являются магнитопровод 1, первичная обмотка 2 и вторичная обмотка 3.

Магнитопровод трансформатора броневого типа шихтован из пластин электротехнической стали марки Э3425, толщиной 0,15 мм. Магнитопровод зажат между охладителями 4, выполненными из алюминиевого сплава. Внутри охладителей имеются каналы для протока охлаждающей воды, заканчивающиеся штуцерами.

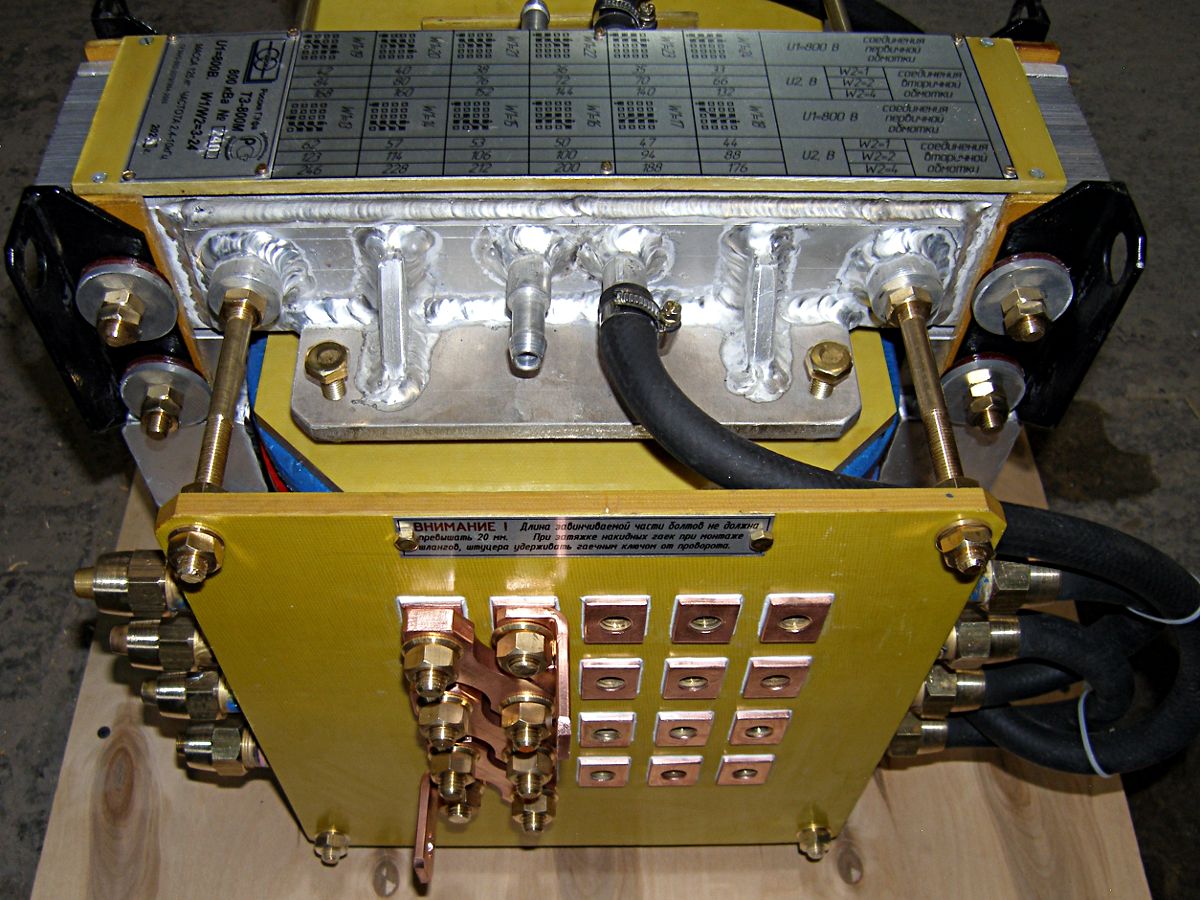

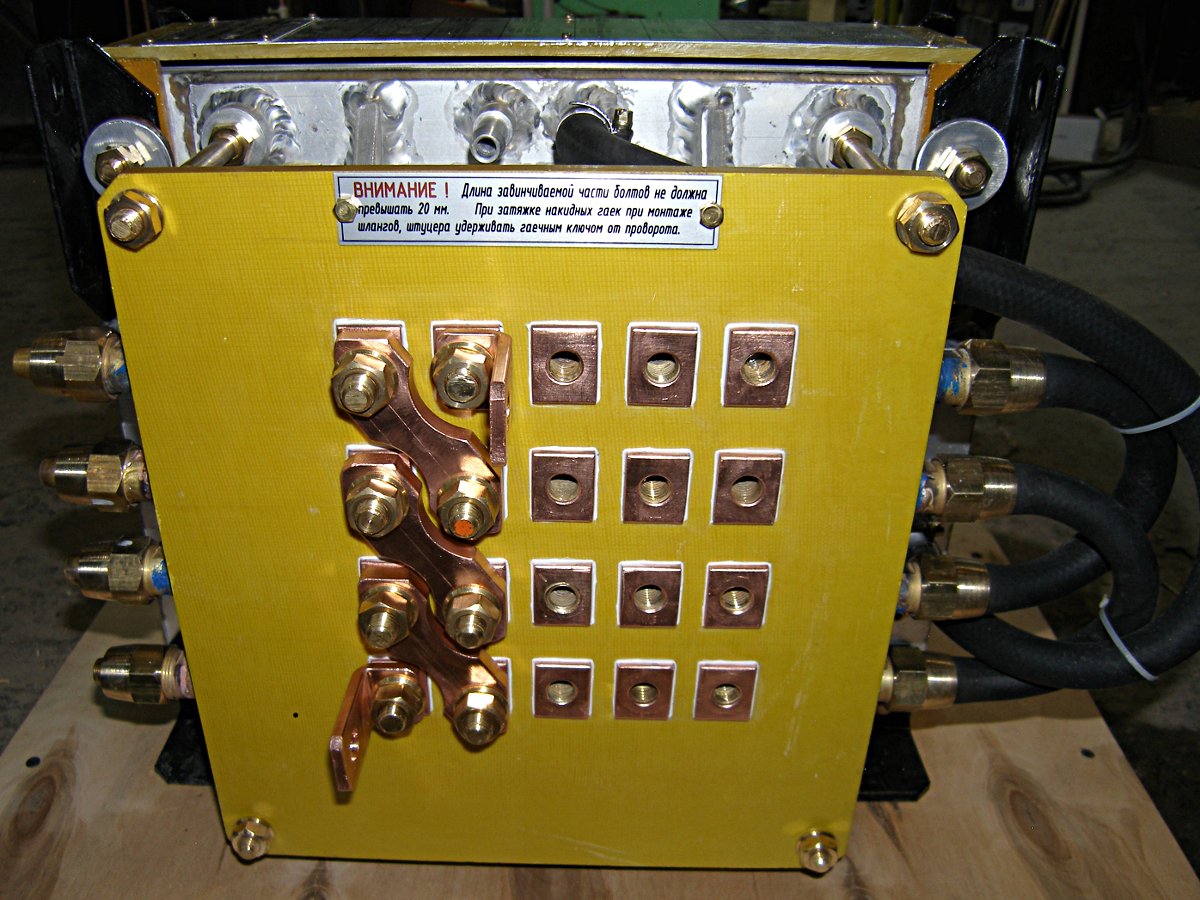

Первичная обмотка трансформатора состоит из четырех шестивитковых катушек, дисковой конструкции, выполненных из медной трубки, изолированной стеклолентой. Катушки имеют отпайки от витков (см. рис. 2), предназначенные для изменения коэффициента трансформации. Начало, конец и отпайки оснащены контактными пластинами, предназначенными для установки перемычек, позволяющих изменять число витков первичной обмотки от 12 до 24. Контактные пластины расположены на стеклотекстолитовой панели. Положение перемычек в зависимости от необходимого коэффициента трансформации определяется по таблице переключения, приведенной в инструкции по эксплуатации (рис. 3). К началу и концу каждой катушки припаяны штуцера для протока охлаждающей воды.

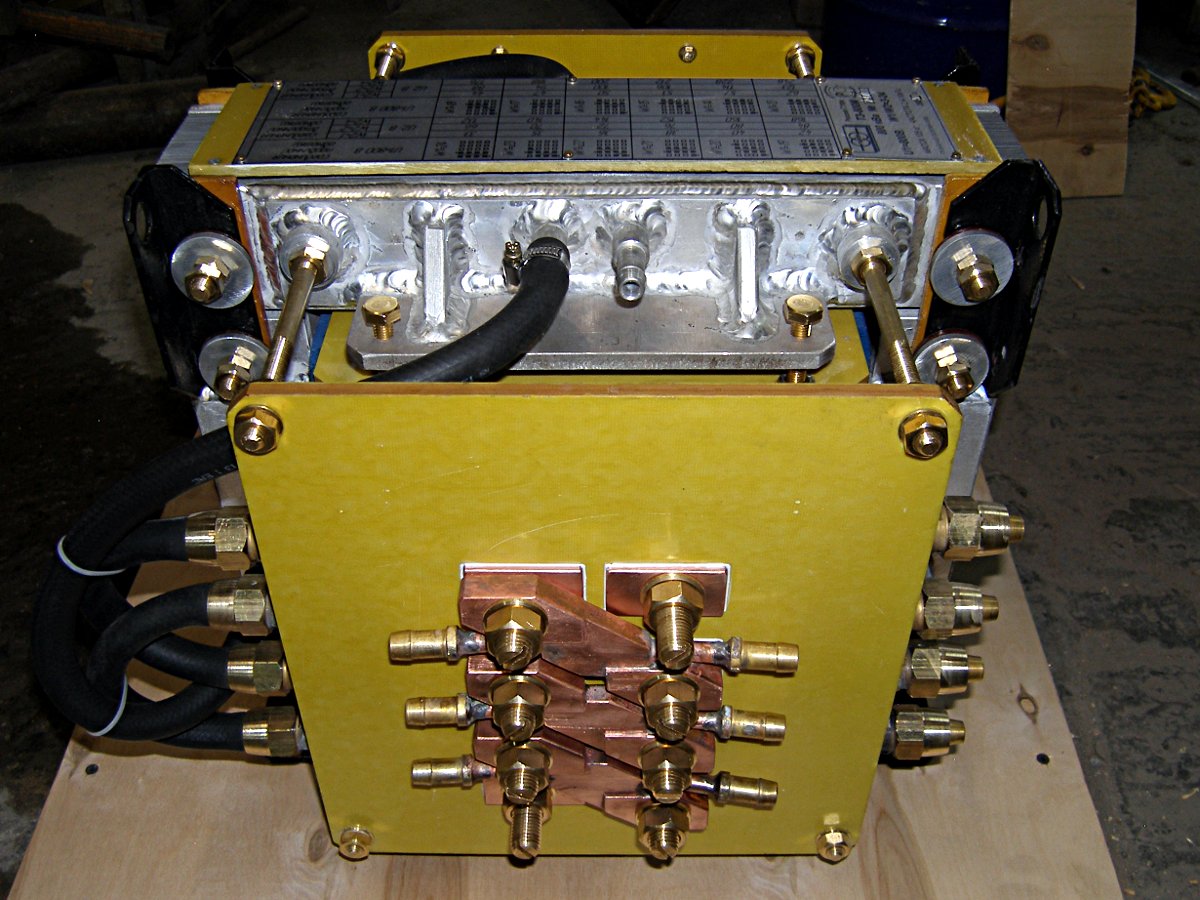

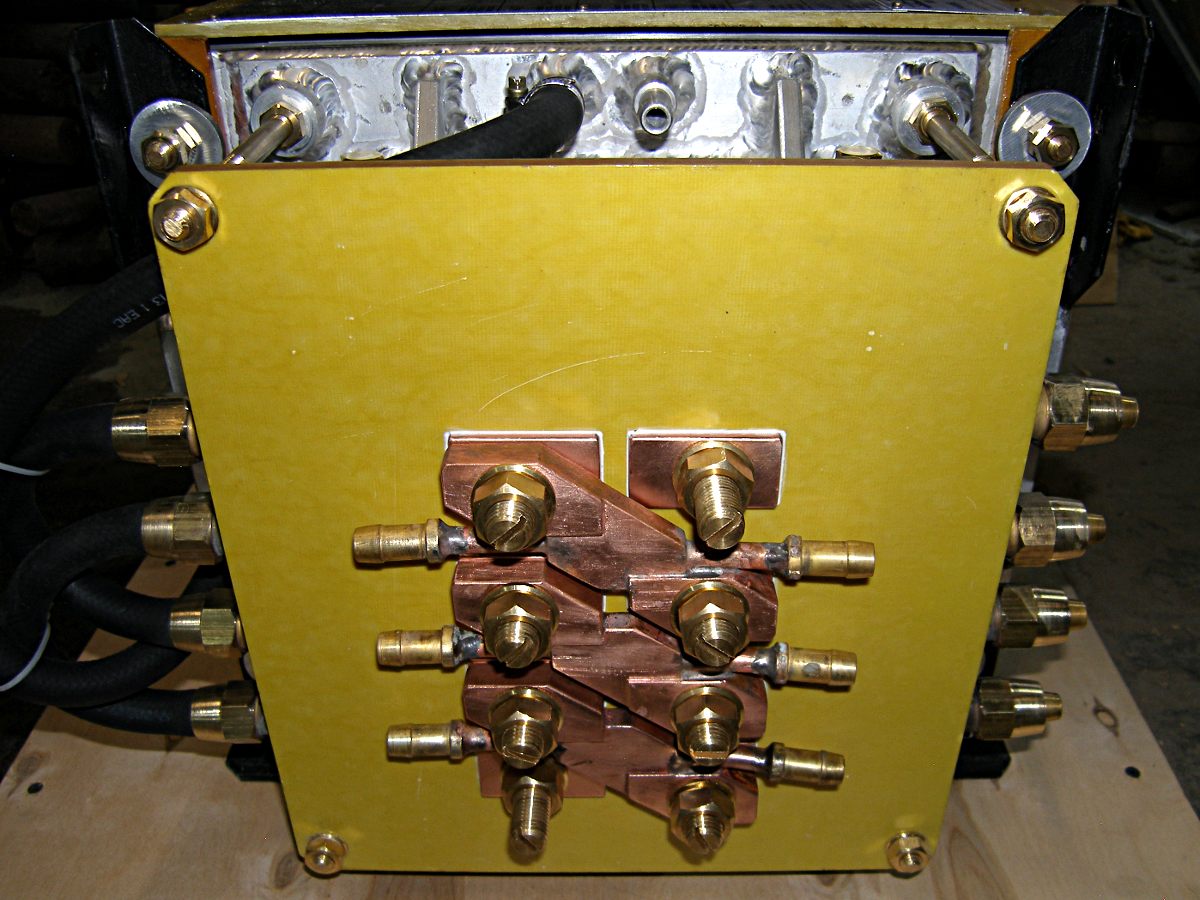

Вторичная обмотка трансформатора содержит 4 одновитковых секции, изготовленных из меди. Внутри витка имеются каналы для протока охлаждающей воды, заканчивающиеся штуцерами. Четыре витка вторичной обмотки могут быть соединены последовательно, образуя четырехвитковую обмотку, последовательно-параллельно, образуя двухвитковую обмотку или параллельно, образуя одновитковую обмотку. Пересоединением витков вторичной обмотки достигается расширение диапазона изменения коэффициента трансформации. Перемычки, соединяющие вторичную обмотку выполнены водоохлаждаемыми.

Секции обмоток в осевом направлении стянуты специальными болтами. От магнитопровода обмотки изолированы с помощью стеклотекстолитового цилиндра.

Система охлаждения трансформатора имеет 2 канала первичной обмотки, 2 канала вторичной обмотки и 2 канала охладителей магнитопровода. На рис. 2 приведена принципиальная электрическая схема трансформатора. Для крепления трансформатора в установке предназначены кронштейны. Для удобства монтажа трансформатор оснащен рым планками.

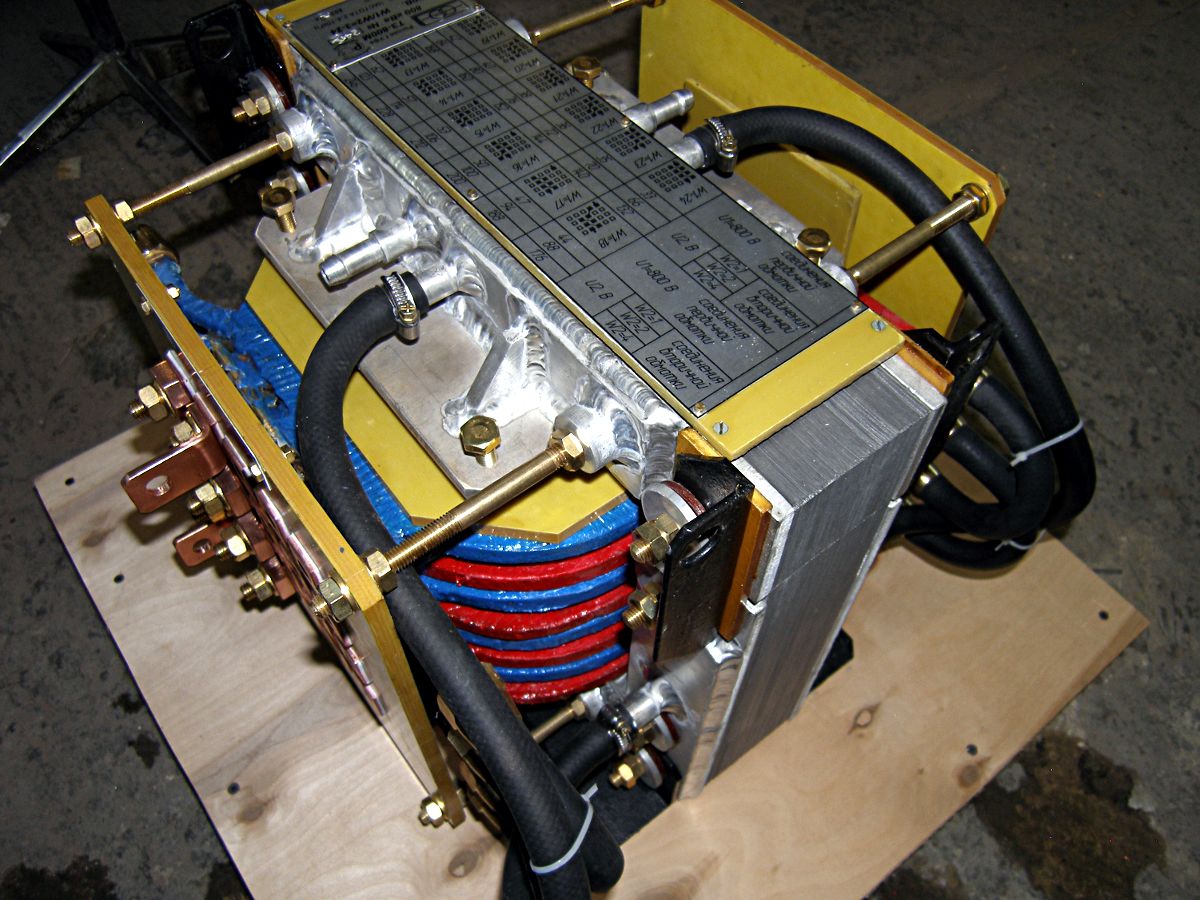

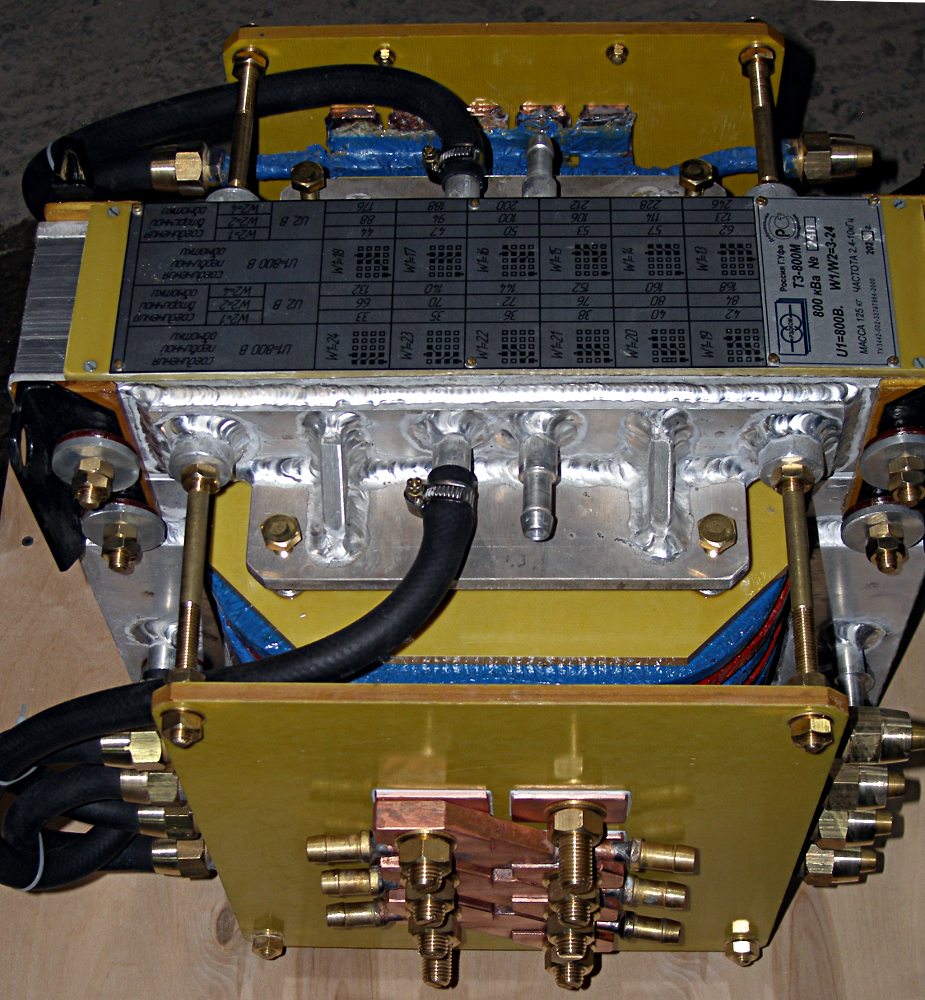

Фотографии готового изделия





Документация

• технические условия: ТУ-3442-002-33797864-2000
руководство по эксплуатации и паспорт (.doc, 473 kb)


Мы гарантируем безотказную работу трансформатора в течение одного года со дня ввода в эксплуатацию.
