ЗАКАЛОЧНЫЙ ТРАНСФОРМАТОР ТЗ-1200 (ТЗ-800)
Трансформатор закалочный ТЗ-1200 (ТЗ-800) предназначен для комплектации индукционных закалочных установок и служит для согласования источника тока повышенной частоты с индуктором. Трансформатор изготавливается в двух модификациях: мощностью 1200 кВА и 800 кВА.
Трансформатор закалочный ТЗ-1200 (ТЗ-800) может эксплуатироваться как с электромашинным, так и со статическим преобразователем частоты. В том случае, если выходное напряжение преобразователя менее 800 В, допускается применение автотрансформаторной схемы включения первичной обмотки.

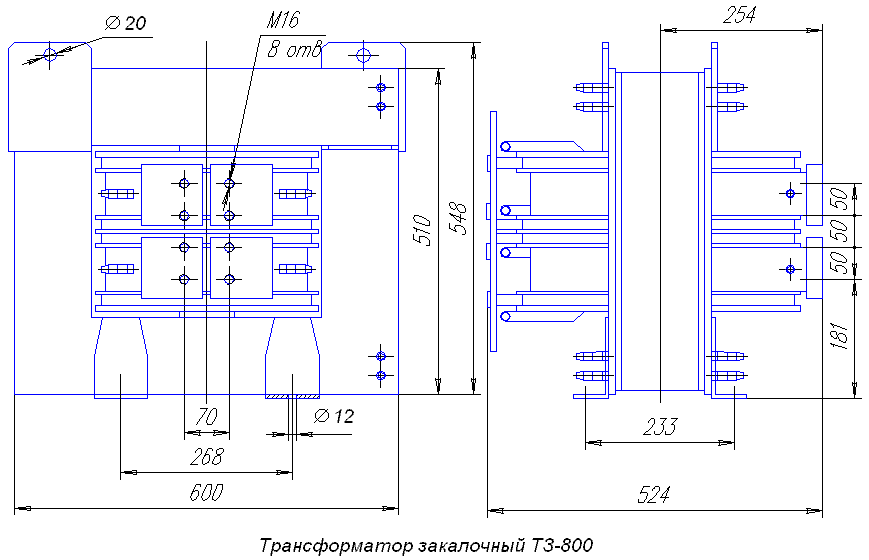

По присоединительным размерам трансформатор ТЗ-1200 (ТЗ-800) совместим с трансформатором ТЗ 4 - 800.
Сердечник трансформатора ТЗ-1200 (ТЗ-800) изготовлен из высококачественной электротехнической стали Э3425 толщиной 0.08 мм, что позволило сократить потери в стали и, как следствие, повысить КПД трансформатора.
Технические данные
| Мощность номинальная при частоте питающего тока 2,4 кГц и при последовательном включении первичных обмоток, кВА |
1200 (800) |
| Напряжение первичное номинальное, В |
800 |
| Напряжение вторичное при холостом ходе, в пределах, В |
33-130 |
| Номинальное значение частот питающего тока, кГц |
2.4, 4.0, 8.0, 10.0 |
| Коэффициент трансформации, в пределах |
6-24 |
| Охлаждение |
водяное |
| Расход охлаждающей воды, м.куб./час |
1,0 |
ПРИМЕЧАНИЯ:
1. Мощность номинальная - мощность на первичной обмотке при продолжительности включения (ПВ) 100%.
2. Номинальное значение мощности снижается:
при частоте 4,0 кГц - на 5%,
при частоте 8,0 кГц - на 10%,
при частоте 10,0 кГц - на 15%
3. Эксплуатационные особенности: простота применения, конструкция позволяет легко заменять первичные обмотки трансформатора, вышедших из строя в условиях эксплуатации.
4. Первичные обмотки имеют повышенную надежность (за счет увеличения сечения меди и увеличения потока воды).
5. Согласно п. 4.15. ТУ 3442-002-33797864-2000 на ТЗ-1200 (ТЗ-800), трансформатор должен быть установлен в металлический кожух, изнутри покрытый звукоизолирующей пористой резиной толщиной не менее 20 мм.
|
|
