ПОЛУПРОВОДНИКОВЫЙ ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ

Полупроводниковый преобразователь частоты предназначен для питания индукционных установок следующих технологических процессов:
 •  плавка металлов и сплавов;
 •  ковка кузнечных заготовок;
 •  термообработка металлов и сплавов;
 •  пайка твердыми припоями;
 •  нагрев деталей в порошковой металлургии;
 •  изотермическая штамповка;
 •  горячий прокат;
 •  вакуумная плавка;
 •  гибка труб;
 •  поверхностная закалка;
 •  нагрев соляных ванн.

Технические характеристики ППЧ-100/160:

Питание 3x380 B, 50 Гц
Выходное напряжение
 - номинальное, В 400
 - регулируемое, в пределах, В 100...400
Частота выходного тока:
 - номинальная, кГц 2,4; 4; 8; 10; 18
 - регулируемая от номинальной, не менее, % ±20
Выходная мощность:
 - номинальная, кВт 100, 160
 - регулируемая от номинальной, % 10...100
Температура воды на выходе сливного коллектора, не более, °С 50
Расход воды, не более, м.куб./ч 1,0
Коэффициент полезного действия 0,85...0,95

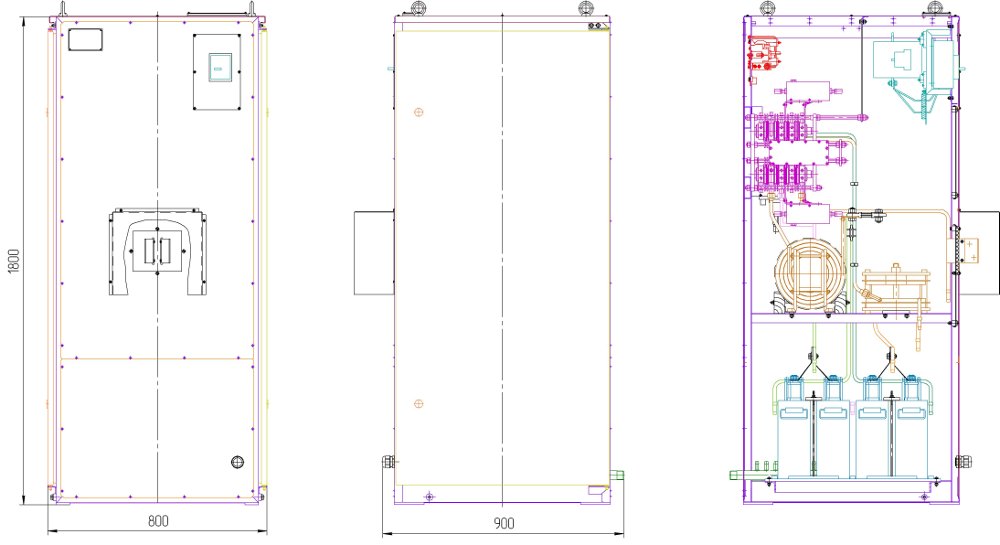

Габаритные размеры, не более, мм 800х900х1800

Краткое описание ППЧ до 160 кВт

1. Силовая часть

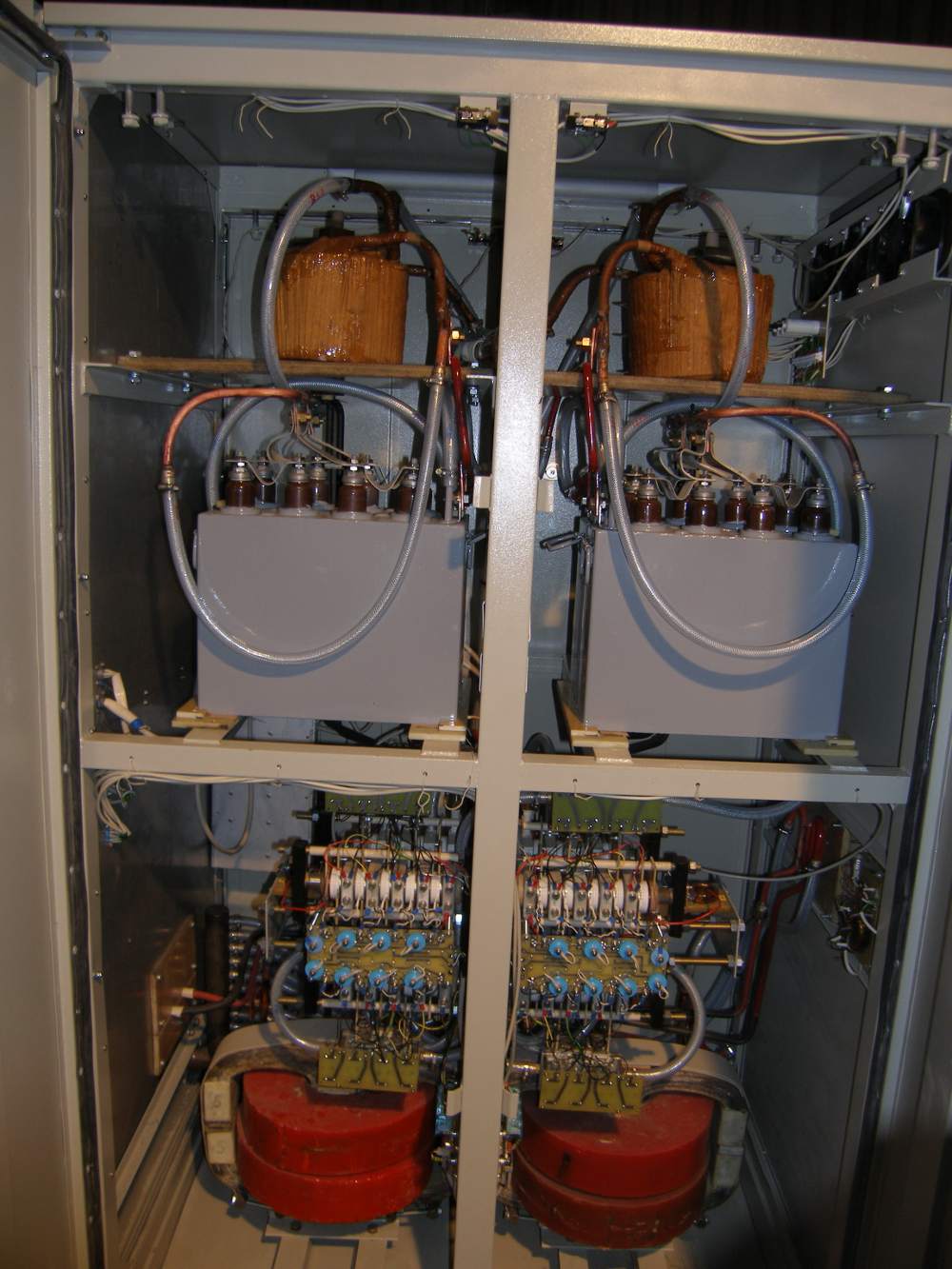

Переменное напряжение 3х380 В, 50 Гц, через коммутационную аппаратуру, подается на диодный трехфазный выпрямитель. Выпрямленное напряжение через проходной тиристор и дроссель фильтра подается на диагональ постоянного тока последовательного резонансного инвертора с встречно-параллельными диодами и удвоением частоты; к той же диагонали через разделительный конденсатор подключается нагрузка. В другую диагональ включается LC-контур. При поочередной подачи импульсов управления на тиристоры, инвертор преобразует постоянный ток в переменный повышенной частоты.

2. Блок управления и защиты




2.1. Назначение

Предназначен для:
 •  выработки и подачи в определенной последовательности импульсов управления на тиристоры инвертора;
 •  автоматического изменения частоты их следования в зависимости от параметров нагрузки;
 •  выключения преобразователя в аварийных ситуациях;
 •  диагностики отказов.

2.2. Преобразователь имеет следующие виды защит, отключающие его при:

 •  срыве инвертирования;
 •  превышении потребляемого тока выше номинального;
 •  перегреве узлов охлаждаемых водой;
 •  понижении давления воды на входном коллекторе;
 •  открывании дверей во время работы.

3. Технические особенности

3.1. Автоподстройка частоты при изменении параметров индуктора.
3.2. Стабилизация электрического режима индуктора при колебаниях напряжения питающей сети.
3.3. Возможность использования преобразователя в повторно-кратковременных режимах работы, как в ручном, так и от внешних сигналов. Максимальная частота циклов 1 Гц.
3.4. Высокая надежность.
3.5. Низкий уровень акустических и электромагнитных излучений.

4. Материалы и комплектующие

Все материалы и комплектующие производятся российскими производителями. В преобразователе используются современные элементы и материалы, которые позволяют повысить ресурс данного оборудования.

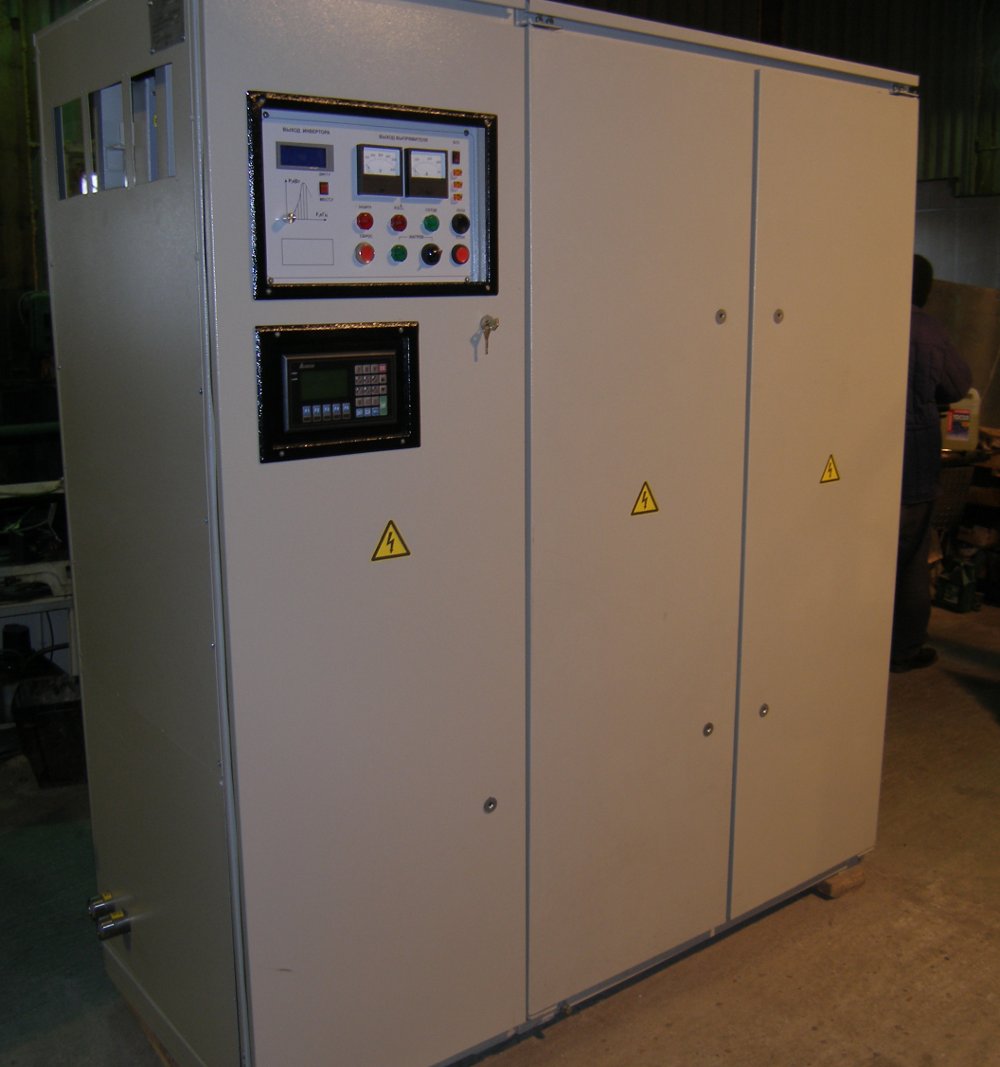

Технические характеристики ППЧ-250/320:

Преобразователь имеет следующие виды защит и блокировок, отключающие его при:
 •  срыве инвертирования;
 •  превышении потребляемого тока, выше номинального;
 •  перегреве каналов охлаждаемых водой;
 •  понижении давления воды на входном коллекторе;
 •  открывании дверей во время работы;
 •  возникновении перенапряжений в инверторе;
 •  короткого замыкания выходных шин на корпус.

Технические особенности:

 •  продолжительность работы – 3-х сменная (ПВ 100%)
 •  возможность дистанционного управления режимами преобразователя;
 •  возможность использования преобразователя в повторно-кратковременных режимах работы, как в ручном режиме, так и от внешних сигналов (максимальная частота циклов 1 Гц);
 •  высокая надежность.

Краткие технические характеристики:

 •  Преобразователь соответствует требованиям ГОСТ 24607-88, ГОСТ 20962-79, настоящим технических условий и комплекту документации РК18.00.00.000.

 •  Основные параметры и размеры:

Выходное напряжение
 - номинальное, В 800
 - регулируемое, в пределах, В 400...800
Частота выходного тока:
 - номинальная, кГц 1,0; 2,4; 4,0; 8,0; 10,0
 - регулируемая от номинальной, не менее, % ±20
Выходная мощность:
 - номинальная, кВт 250; 320
 - регулируемая от номинальной, % 10...100
Температура воды на выходе сливного коллектора, не более, °С 50
Расход воды, не более, м.куб./ч 1,5
Коэффициент полезного действия, не менее 0,90

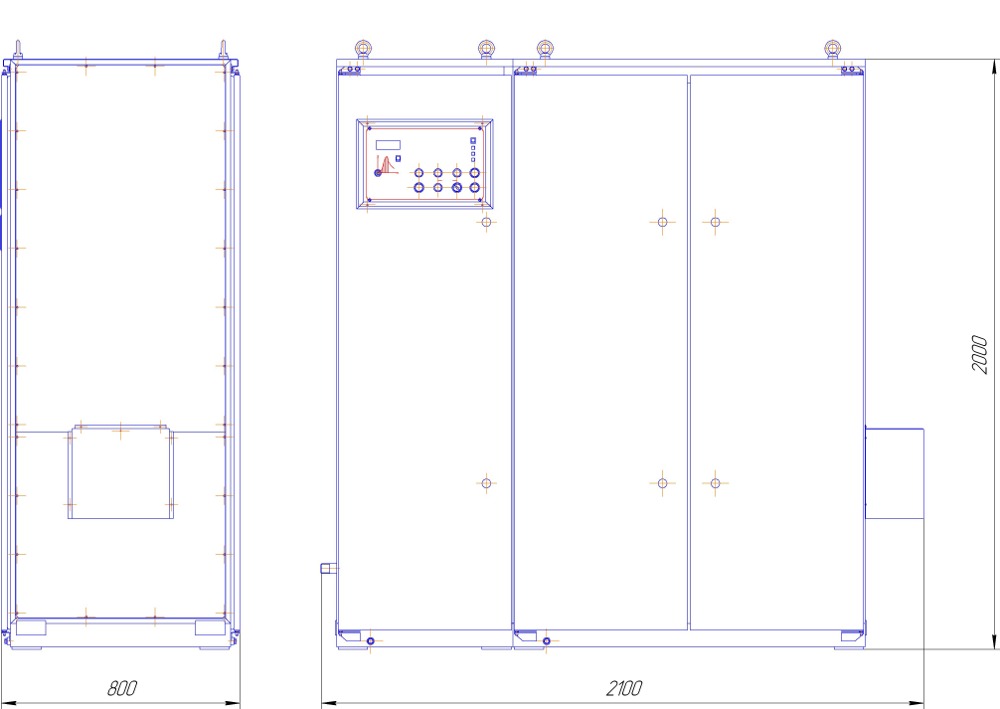

Габаритные размеры, не более, мм 800х2100х2000

Дополнительные модификации преобразователя

Дополнительно существуют другие модификации преобразователя:

1. Модификация с микроконтроллерной системой управления и жидкокристаллической панелью оператора, где наглядно отображаются режим работы ППЧ, состояние защит и блокировок. Микроконтроллерная система управления имеет дополнительные режимы:
 •  стабилизация заданной мощности преобразователя при изменении параметров нагрузки;
 •  поддержания максимально возможной мощности.

2. Модификация со встроенной станцией охлаждения.

При этом станция охлаждения с узлом контроля охлаждающей воды, поставляемая отдельно, будет охлаждать дистиллированной водой только КБК.

Гарантийный срок - 1 год со дня ввода преобразователя в эксплуатацию.

Варианты исполнения

F, кГц/ P, кВт
 63 100 160 250 320
1,0
2,4
4,0
8,0
10,0
20,0

Документация:

технические условия:
ТУ-3416-001-3379-7864-99

для ППЧ 100/160 кВт:
техническое описание:
 .doc [157kb] / .zip [32kb]
инструкция по эксплуатации:
 .doc [162kb] / .zip [33kb]
блок управления и защиты - техническое описание и инструкция по эксплуатации:
 .doc [293kb] / .zip [55kb]

для ППЧ 250/320 кВт:
техническое описание:
  .doc [256kb] / .zip [38kb]
инструкция по эксплуатации:
  .doc [187kb] / .zip [34kb]
блок управления и защиты - техническое описание и инструкция по эксплуатации:
 .doc [309kb] / .zip [55kb]

дополнение
к инструкции по эксплуатации (Согласование ППЧ с нагрузкой (индуктором)):
.doc [109kb] / .zip[23kb]
