ТРАНСФОРМАТОР ТОРОИДАЛЬНЫЙ ЗАКАЛОЧНЫЙ
ТТЗ-500/800

Условное обозначение:
  ТТЗ – трансформатор тороидальный закалочный,
  800 – номинальная мощность трансформатора в кВА, при частоте 2,4 кГц при номинальных напряжениях 800 и 400 В.

ТТЗ предназначен для целей аналогичных применению ТЗ-500/800.
Он полностью взаимозаменяем с трансформатором ТЗ-500/800, однако имеет значительные конструктивные отличия.

Основными частями трансформатора являются магнитопровод, первичная обмотка и вторичная обмотка.

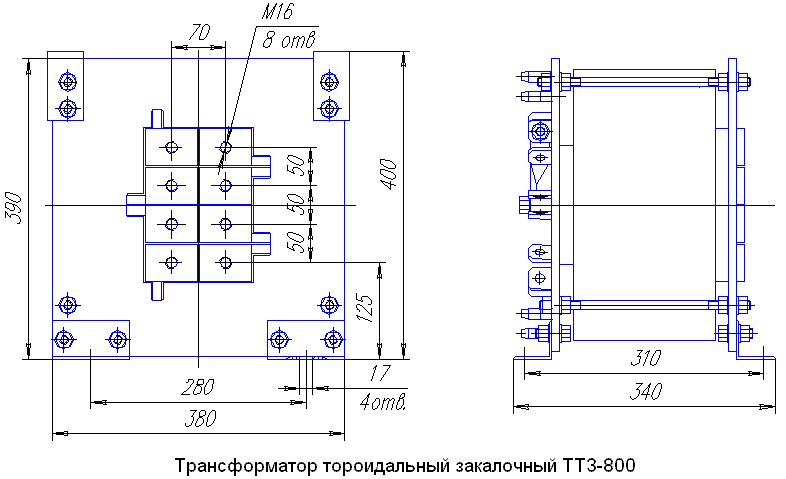

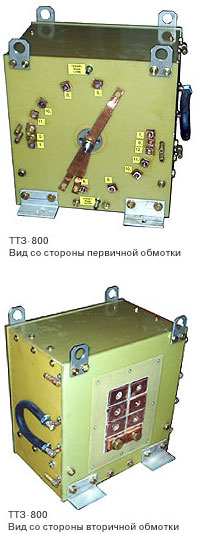

Магнитопровод трансформатора (см. рисунки) выполнен в виде неразрезанного тора из высококачественной стали, Э3424, толщиной 0,08 мм. Магнитопровод заключен в кожух из композиционного материала и омывается со всех сторон охлаждающей водой.

Тороидальный трансформатор имеет лучшие весогабаритные показатели по сравнению с ТЗ-500/800, меньшие потери и соответственно более высокий КПД.

За счет применения тороидальной конструкции и водяного охлаждения со всех четырех сторон значительно снижены шумовые характеристики магнитопровода. Первичная обмотка трансформатора выполнена из 24 витков медной трубки диаметром 12 мм с толщиной стенки 1,5 мм. Обмотка равномерно распределена по тору. Четыре витка вторичной обмотки равномерно распределены между витками первичной обмотки. Межвитковая и межобмоточная изоляция везде выполнена из стеклотекстолита толщиной 2 мм.

Вся конструкция залита эпоксидным компаундом, что исключает проникновение влаги, грязи, а также резко уменьшает уровень шума.

Вес трансформатора ТТЗ-800 – 82 кГ,
габариты - 380х380х310 мм.
